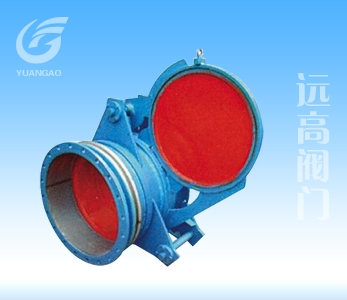

液动扇形眼镜阀

产品型号：

F743X

产品说明：

一、产品特点：
液动扇形眼镜阀又名液动扇形盲板阀，主要由左阀体、右阀体、丝杆、闸板、密封圈、杠杆、液压油缸等零件组成，并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开汽缸和翻板汽缸，夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作，翻板汽缸驱动闸板完成开关动作。橡胶密封圈镶钳在闸板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。
液动盲板阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。
二、主要性能参数：

公称压力MPa	0.25	0.15	0.10	0.05
密封试验压力MPa	0.275	0.165	0.11	0.055
强度试验压力MPa	0.40	0.225	0.15	0.075
驱动源	压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ
适用温度℃	丁腈橡胶		硅橡胶	氟橡胶
适用温度℃	-20-100		-20-200	-20-300
适用介质	煤气等有毒、有害、易燃气体
启闭时间S	≤60
主要零部件材料	阀体、闸板为碳钢；丝杆为合金钢；螺母为锰铜合金、球墨铸铁；伸缩器为不锈钢

三、主要外形连接尺寸：单位：mm

DN	D	D1	b	n-φd	L
300	440	395	22	12-φ22	450
350	490	445	22	12-φ22	450
400	540	495	22	16-φ22	450
450	595	550	24	16-φ22	500
500	645	600	24	16-φ22	500
600	755	705	24	20-φ26	600
700	860	810	26	24-φ26	600
800	975	920	26	24-φ30	800
900	1075	1020	28	24-φ30	800
1000	1175	1120	30	28-φ30	800
