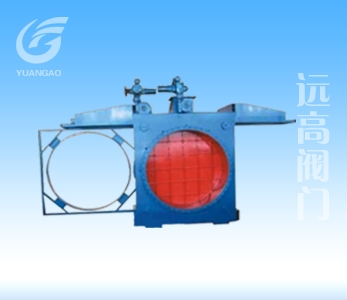

一、产品用途：
本系列插板阀适用于TRT系统等煤气管线上，作为一种安全可靠的隔断装置。

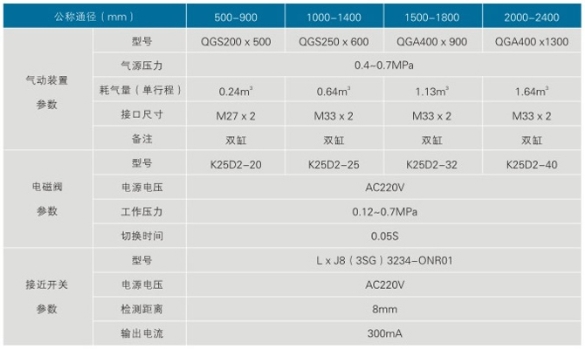

二、主要性能参数：

二、结构特点：
    1、 阀门采用整体框架式结构，刚性好，能承受高的介质压力。
    2、 密封副部位采用不锈钢与橡胶密封，密封圈为双凸型密封可靠。
    3、 密封圈装在阀板上，便于更换。
    4、 伸缩体与固定套之间采用多层波纹管连接，使用寿命长，密封更可靠，波纹管内安装填料式耐磨套，粉尘不进入波纹管内。
    5、 夹紧机构采用闭环式多点夹紧，同步性好。
    6、 特制的控杆和顶轮机构，确保阀板运行无摩擦。
    7、 夹紧、松开和阀板行走采用全电动驱动。操作方便，性能稳定，电装带手动机构，手、电动可实现无扰动切换。

 三、主要零件材料：

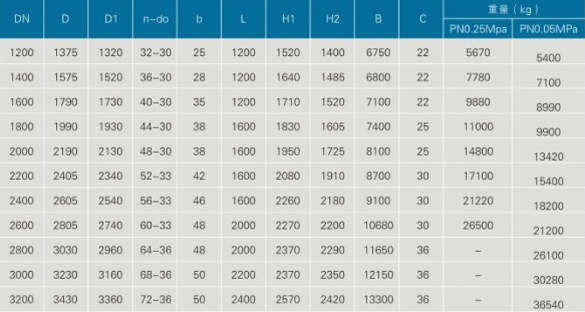

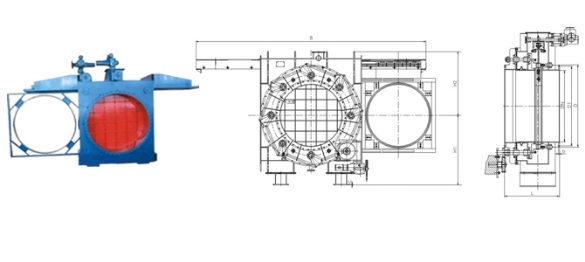

四、主要连接尺寸及外形尺寸及重量：

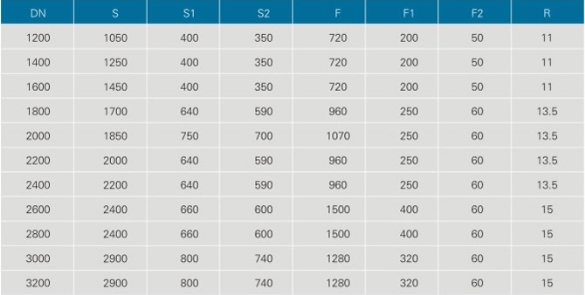

 五、底座安装尺寸：
