产品名称：

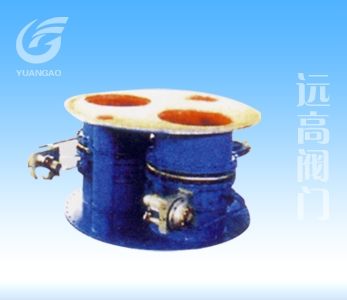

调压阀组有三台ZAJW

产品型号：

TYFZ型

产品说明：

一、结构特点：
TYFZ型调压阀组有三台ZAJW—1型自动式调节蝶阀及常通管组成。在使用中一般用一台 ZAJW — 1 型自动式调节蝶阀通过 DDZ 型电动单元组合仪表进行自动控制，其余二台 ZAJW — 1 型自动调节蝶阀由阀门配置的 DKJ 电动执行器通过仪表盘上的手动操作器控制，以达到对系统流量和压力之调节。
TYFZ 型调压阀组适用于冶炼高炉系统及其它需要通过流量、压力调节保持稳定生产的系统。
本阀组安装时无方向要求，但常通管应置于阀组下方，以保证在系统高温下降时冷凝水的排出。

二、技术性能：

阀组型号	介质温度	介质压力 MPa	介质流量 M 3 /h	阀门转角（度）	备注
TYFZ-10	≤400℃	－ 0.05	－ 30000	0-90
－ 30	≤400℃	－ 0.07	4800 － 5800	0-90
－ 38	≤400℃	－ 0.07	6800 － 85000	0-90
－ 65	≤400℃	－ 0.07	111000 － 130000	0-90
－ 75	≤400℃	－ 0.15	137000 － 15700	0-90
－ 90	≤400℃	－ 0.2	－ 170000	0-90
－ 100	≤400℃	－ 0.2	－ 187000	0-90
－ 126	≤400℃	－ 0.25		0-90
－ 135	≤400℃	－ 0.25

三、自动调节阀配用电动装置主要参数：

DN	电动执行器
DN	型号	输出力矩	输入信号电流	单程（ 90 度）启闭时间 S
250	DKJ-210 或 DKJ-2100	100N.m	DDZ －Ⅱ 0-10mA DDZ －Ⅲ 4-20mA	25
300	DKJ-310 或 DKJ-3100	250N.m		25
550 400	DKJ-310 或 DKJ-3100	250N.m		25
500 600	DKJ-410 或 DKJ-4100	600N.m		25
700	DKJ-510 或 DKJ-5100	1600N.m		25
800	DKJ-510 或 DKJ-5100	1600N.m		25
900	DKJ-510 或 DKJ-5100	1600N.m		25
1000	DKJ-610 或 DKJ-6100	4000N.m		60

四、主要结构尺寸：

阀门型号	D	D1	L	B	H	H1	A	N- Ød	DN1	DN2	DN3	质量（kg）
TYFZ-10	1375	1320	1000	30	1595	910	1560	32-30	400*2	250	150	2100
－ 30	1990	1930	1000	30	2210	1215	2090	44-30	600*2	300	150	2700
－ 38	1990	1930	1000	30	2490	1390	2170	44-30	700*2	350	174	3100
－ 65	2190	2130	1200	30	2550	1450	2190	48-30	700*2	350	174	3800
－ 75	2405	2340	1200	30	2575	1370	2450	52-33	900*2	500	200	5100
－ 90	2405	2340	1200	30	3070	1865	2850	52-33	800*3	400	200	5700
－ 100	2405	2340	1200	30	3070	1865	2550	52-33	800*2+1000	400	200	6050
－ 126				30
－ 135				30

五、主要零件资料：

零件名称	阀体、	翻板	阀杆	连接筒	大小法兰	密封垫
材料	碳素钢	灰铸铁碳素钢	优质碳素钢	碳素钢	碳素钢	石棉橡胶
