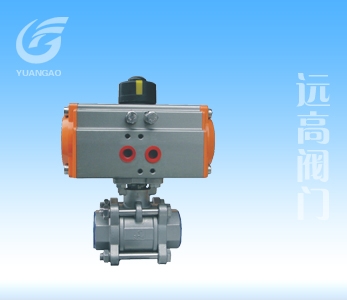

三片式球阀

产品型号：

三片式

产品说明：

一、产品[不锈钢三片式法兰球阀]的详细资料：
产品型号：3PCQ41F-16P
产品名称：不锈钢三片式法兰球阀
产品特点：应用规范公称压力：1.6-6.4MPa 适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体三片式法兰球阀,三片式球阀,法兰球阀。
二、主要零件材料：

序号NO	零件名称	材质
序号NO	零件名称	不锈钢	碳钢
1	螺栓	不锈钢SS304	碳钢
2	弹簧垫圈	不锈钢SS304	不锈钢SS304
3	螺母	不锈钢SS304	碳钢
4	阀盖	不锈钢CF8/CF8M	碳钢WCB
5	阀体	不锈钢CF8/CF8M	碳钢WCB
6	球	不锈钢CF8	不锈钢CF8
7	密封圈	聚四氟乙稀PTFE	聚四氟乙稀PTFE
8	阀杆	不锈钢SS316	不锈钢SS304
9	填料	聚四氟乙稀PTFE	聚四氟乙稀PTFE
10	压紧螺母	不锈钢SS304	不锈钢SS304
11	弹簧垫圈	不锈钢SS304	不锈钢SS304
12	螺母	不锈钢SS304	不锈钢SS304
13	手柄	不锈钢SS304	不锈钢SS304

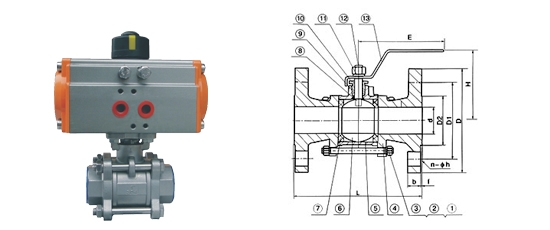

三、不锈钢三片式法兰球阀主要尺寸：

SIZE	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″	2 1/2″	3″	4″
d	15	20	25	32	38	50	65	76	100
L	130	150	160	180	200	230	290	310	350
D	95	105	115	135	145	160	180	195	230
D1	65	75	85	100	110	125	145	160	190
D2	45	55	65	78	85	100	120	135	160
b	14	16	16	18	18	20	22	24	24
f	2	2	2	3	3	3	3	3	3
H	75	95	90	110	130	140	140	180	250
W	130	140	140	170	200	220	220	350	550
n-do	4-14	4-14	4-14	4-18	4-18	8-18	8-18	8-18	8-22
