产品名称：

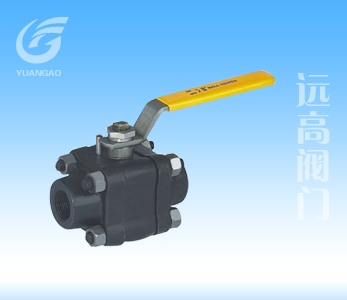

三锻式承插焊接球阀

产品型号：

Q61N-160C

产品说明：

一、产品[三锻式承插焊接球阀]的详细资料：
产品型号：Q61N-160C产品名称：三锻式承插焊接球阀
产品特点：应用规范公称压力：1.6-6.4MPa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀液体（W.O.G）
对焊标准（BW）：GB12224·ANSIB16·25 三片式承插焊球阀,三片式球阀,承插焊球阀

二、主要零件材料：

序号	零件名称	材质
序号	零件名称	不锈钢	碳钢
1	阀体	不锈钢CF8M	碳钢WCB
2	密封圈	聚四氟乙稀PTFE	聚四氟乙烯PTFE
3	阀盖	不锈钢CF8M	碳钢WCB
4	球体	不锈钢SS316	不锈钢SS304
5	阀杆	不锈钢SS316	不锈钢SS316
6	螺母	不锈钢SS304	FCD45
7	垫圈	不锈钢SS304	FCD45
8	手柄套	塑料	塑料
9	手柄	不锈钢SS304	不锈钢SS304
10	阀杆螺母	不锈钢SS304	B7
11	垫圈	不锈钢SS304	不锈钢SS304
12	填料压盖螺母	不锈钢SS304	FCD45
13	填料	聚四氟乙稀PTFE	聚四氟乙稀PTFE
14	止推垫圈	聚四氟乙稀PTFE	聚四氟乙稀PTFE
15	填料	聚四氟乙稀PTFE	聚四氟乙稀PTFE
16	螺栓	不锈钢SS304	B8

三、三锻式承插焊接球阀主要尺寸：

SIZE	1/4″	3/8″	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2″	3″	4″
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	85	90	112	120	145	185	215	270
H	50	50	60	64	71	78	86	95	130	248	173
E	100	100	130	130	165	165	190	190	250	250	280
F	14.1	17.6	21.8	27.5	34.7	43.0	49.0	61.5	77.0	90.0	115.2
P	10	10	10	13	13	16	16	18	18	20	20
重量WT（g）	400	405	640	890	1160	2940	2940	4865	7000	107000	19350
