软密封球阀首页 > 产品中心  > 球阀系列

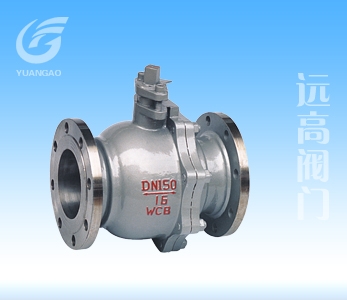

产品名称： 软密封球阀 产品型号： Q41F-16C
产品说明：

一、产品[国际软密封球阀]的详细资料：
产品型号：Q41F-16C
产品名称：国际软密封球阀产品特征
适用介质：水、气、油品、天然气和酸碳腐蚀性介质
适用温度：-196-350℃
驱动方式：手动、气动、电动、波动等
公称通径：DN15-250mm　1/2″-10″

二、主要零件及材质：

序号NO.

零件名称

材质

GB

ASTM

1

阀体

WCB

A216-WCB

2

密封圈

PTFE

PTFE

3

球体

1Cr18Ni9Ti

SS304

4

螺母

35

A194-2H

5

螺柱

35CrMoA

A193-B7

6

石体

WCB

A216-WCB

7

垫片

柔性石墨+不锈钢

B12.10-304/F.G

8

填料

PTFE

PTFE

9

填料压盖

WCB

A216-WCB

10

定位片

25

A105

11

挡圈

65Mn

AISI 1066

12

手柄

K33

A47-667 Gr.32510

13

阀杆

1Cr33

A276-410

14

螺钉

35

A193-B7

15

止推垫片

PTFE

PTFE

三、技术规范:

设计依据

国标系列

美标系列

设计标准

GB/T12237

AP16D

ANSI B16.34

法兰连接结构长度

GB/T12221

AP16D

ANSI B16.10

结构长度（焊接）

GB/T15188.1

AP16D

ANSI B16.10

连接法兰

GB/T9113
JB/T79
Hg20592

ANSI B16.5、B16.47

对焊端

GB/T12224

ASNI B16.25

试验和检验

GB/T9092

AP16D

AP1598

四、试验压力：

公称压力（PN）

磅级（Class）

壳体试验

密封试验

1.0

-

1.5

1.1

1.6

-

2.5

1.76

2.5

-

3.8

2.75

4.0

-

6.0

4.4

6.4

-

9.6

7.04

-

150

3.0

2.2

-

300

7.6

5.6

-

600

15.0

11.0

-

10K

2.4

1.5

-

20K

5.8

4.0

 五、国际软密封球阀PN1.6MPa主要连接尺寸及重量：

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

280

320

360

400

H

59

63

75

85

95

107

140

152

178

252

272

342

W

130

130

160

180

230

230

400

400

650

1050

1050

1410

Wt（㎏）

2.5

3

5

6

7

10

15

19

33

58

93

160

 六、国际软密封球阀PN2.5MPa主要连接尺寸及重量：

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

320

400

400

550

H

59

63

75

97

107

142

152

178

252

272

342

345

W

130

130

160

230

230

400

400

700

1100

1100

1500

1500

Wt(Kg)

-

-

-

-

-

-

-

-

-

-

-

-

七、国际软密封球阀PN4.0MP主要连接尺寸及重量：

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

180

200

220

250

280

320

400

400

550

H

59

63

75

97

107

142

152

178

252

272

342

345

W

130

130

160

230

230

400

400

700

1000

1100

1500

1800

Wt(Kg)

-

-

-

-

-

-

-

-

-

-

-

-

八、国际软密封球阀PN6.4MPa主要连接尺寸及重量：

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

165

190

216

229

241

292

330

356

432

408

559

660

H

59

63

75

97

107

142

152

178

252

272

305

398

W

130

130

160

230

230

400

400

700

1000

1100

1500

1800

Wt(Kg)

-

-

-

-

-

-

-

-

-

-

-

-

九、国际软密封球阀PN10.0MPa主要连接尺寸及重量：

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

165

190

216

229

241

292

330

356

432

508

559

660

H

59

63

75

97

107

142

152

178

252

272

305

398

W

130

130

160

230

230

400

400

700

1000

1100

1500

1800

Wt(Kg)
