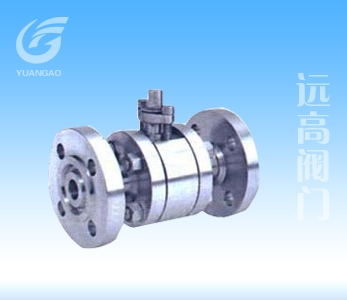

精小型三段式球阀

产品型号：

Q41N-160P

产品说明：

一、产品[精小型三段式球阀]的详细资料：
产品型号：Q41N-160P
产品名称：精小型三段式球阀
产品特点：应用规范 1、采用板簧预载的可动金属阀结构，密封力设计合理，启闭灵活，密封可靠。 2、根据用户的需要，可设计成适用于含阀体颗粒、料将等介质的结构戒耐较高温度的结构。 3、采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。精小型三段式球阀,三段式球阀,精小型球阀。
二、Q11H型主要外形尺寸和连接尺寸：

公称通径	尺寸（mm）
公称通径	L	H	D	D1
10	90	76	32	3/8
15	90	76	32	1/2
20	100	81	38	3/4
25	115	92	45	1
32	130	114	55	11/4
40	150	125	65	11/2
50	170	144	75	2

注：对焊和承插式结构长度与内螺纹式长度相同

三、Q41H型主要外表尺寸和连接尺寸：

公称通径		尺寸（mm）
公称通径		L		d1		L1		D	D1	D2	b	Z-Φd	H
mm	in	全通径FP	缩径RP	全通径FP	缩径RP	全通径FP	缩径RP	D	D1	D2	b	Z-Φd	QA41	QA341	QA641	QA941
15	1/2″	130	-	15	-	-	-	95	65	45	14	4-14	62	-	200	-
20	3/4″	140	-	20	-	-	-	105	75	55	14	4-14	68	-	204	-
25	1″	150	-	25	-	-	-	115	85	65	14	4-14	75	-	215	360
32	11/4″	165	-	32	-	-	-	135	100	78	16	4-14	85	-	240	390
40	11/2″	182	-	40	-	-	-	145	110	85	16	4-18	95	-	264	395
50	2″	200	-	50	-	-	-	160	125	100	16	4-18	110	-	360	472
65	21/2″	220	-	65	-	-	-	180	145	120	18	4-18	130	-	379	530
80	3″	250	283	80	65	-	-	195	160	135	20	4-18	155	-	452	580
100	4″	280	305	100	80	-	-	215	180	155	20	8-18	180	320	479	630
125	5″	320	381	125	100	-	-	245	210	185	22	8-18	250	380	646	710
150	6″	360	403	150	125	-	-	280	240	210	24	8-23	275	400	666	670
200	8″	400	419	200	150	-	-	335	295	265	26	12-23	330	450	615	825
