金属硬密封球阀首页 > 产品中心  > 球阀系列

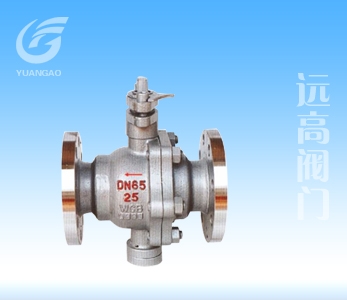

产品名称： 金属硬密封球阀 产品型号： Q41H
产品说明：



一、产品结构特点：
经过特殊处理的球体与阀座，特别适用于高温度及含各种粉尘与固体颗粒的介质。
1、采用特别设计的补偿性可动金属阀座结构，密封可靠。
2、本系列球阀应按规定流向使用。
3、本系列球阀可配多种驱动装置。

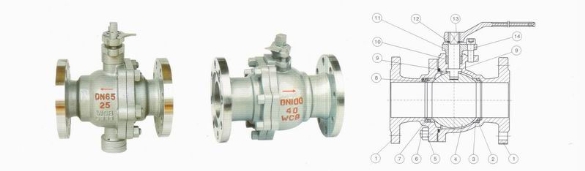

二、主要零件及材质：

序号

零件名称

材质

序号

零件名称

材质

GB

ASTM

GB

ASTM

1

阀体

WCB

A216-WCB

8

弹簧

60Si2Mn

AISI 9260

2

密封圈

柔性石墨

柔性石墨

9

垫片

柔性石墨+不锈钢

B12.10-304/F.G

3

阀座

1Cr18Ni9Ti

304

10

填料

柔性石墨

柔性石墨

4

球体

1Cr13

A276-420

11

填料压盖

WCB

A216-WCB

5

螺母

35

A194-2H

12

挡圈

65Mn

AISI 1066

6

螺柱

35CrMoA

A193-B7

13

阀杆

1Cr13

A276-410

7

座垫

1Cr18Ni9Ti

304

14

螺钉

35

A193-B7

三、主要性能规范：

压力等级

公称压力

磅级

1.6

2.5

4.0

6.4

10.0

150

300

400

600

试验压力

壳体试验

2.4

3.75

6.0

9.6

15.0

3.03

7.5

10.2

15.0

密封试验

1.76

2.75

4.4

7.04

11.0

2.2

5.5

7.48

11.0

适用工况

适用介质

纸浆、浆料、粉尘及各种固体颗粒介质

适用温度

-196~≤550℃

适用规范

设计制造按

GB12237-89 　API60　JP17S-48

法兰尺寸按

JB79-59、GB91133、HG20592-97　ANSI B16.5　　JIS B2212-2214

结构长度按

GB12221-89　　ANSI B16.0　　JIS B2002

检验试验按

JB/T9092-99　　 API598

注：法兰硬密封（浮动、固定）球阀结构尺寸与软密封（浮动、固定）球阀结构尺寸相同
