法兰高温球阀首页 > 产品中心 > 球阀系列

产品名称：

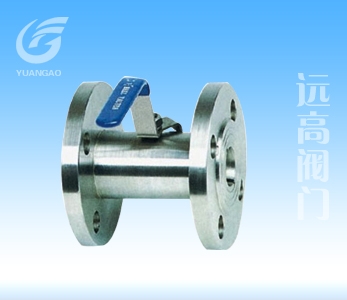

法兰高温球阀

产品型号：

Q45F

产品说明：

一、产品特点：

一体式法兰高温球阀,高温球阀,法兰高温球阀

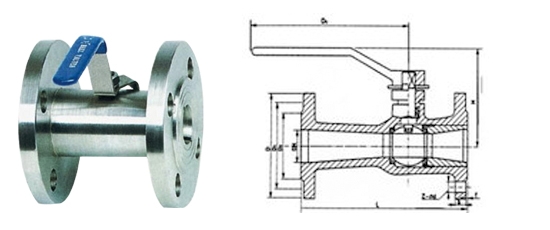

二、法兰高温球阀外形尺寸和连接尺寸：

型号	公称通径DN（mm）	尺寸（mm）
型号	公称通径DN（mm）	L	D	D1	D2	b-f	z-Φd	H	D
PF.QH45M-16	15	130	95	65	45	14-2	4-14	105	150
	20	150	105	75	55	16-2	4-14	110	150
	25	160	115	85	65	16-2	4-14	120	160
	32	180	135	100	78	18-2	4-18	140	180
	40	200	145	110	85	18-3	4-18	155	250
	50	230	160	125	100	20-3	4-18	175	300
	65	290	180	145	120	20-3	4-18	195	300
	80	310	195	160	135	22-3	8-18	225	320
	100	350	215	180	155	24-3	8-18	250	320
	125	400	245	210	185	26-3	8-18	270	360
	150	480	280	240	210	28-3	8-23	290	360
	200	600	335	295	265	30-3	12-23	350	450
	250	730	405	355	320	30-3	12-25	405	450
PF.QH41M-25C	15	130	95	65	45	16-2	4-14	105	150
	20	150	105	75	55	16-2	4-14	110	150
	25	160	115	85	65	16-2	4-14	120	160
	32	180	135	100	78	18-2	4-18	140	180
	40	200	145	110	85	18-3	4-18	155	250
	50	230	160	125	100	20-3	4-18	175	300
	65	290	180	145	125	22-3	8-18	195	300
	80	310	195	160	135	22-3	8-18	225	320
	100	350	230	190	160	24-3	8-23	250	320
	125	400	270	220	188	28-3	8-25	270	360
	150	480	300	250	218	30-3	8-25	290	360
	200	600	360	310	278	34-3	12-25	350	450

型号	公称通径	尺寸（mm）
型号	公称通径	L	D	D1	D2	D6	b-f	z-Φd	H
PF.QH41M-40C	15	130	95	65	45	40	16-2	4-14	105
	20	150	105	75	55	51	16-2	4-14	110
	25	160	115	85	65	58	16-2	4-14	120
	32	180	135	100	78	66	18-2	4-18	140
	40	200	145	110	85	76	20-3	4-18	155
	50	230	160	125	100	88	20-3	4-18	175
	65	290	180	145	120	110	22-3	8-18	195
	80	310	195	160	135	121	22-3	8-18	225
	100	350	230	190	160	150	24-3	8-23	250
	125	400	270	220	188	176	28-3	8-25	270
	150	480	300	250	218	204	30-3	8-25	290
	200	600	375	320	282	260	38-3	12-30	350
