产品系列
二片式球阀首页 > 产品中心  > 球阀系列

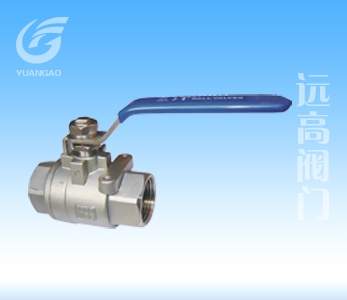

产品名称： 二片式球阀 产品型号： Q11F
产品说明：



一、产品[二片式球阀]的详细资料：

产品型号：Q11F

产品名称：二片式球阀

产品特点：应用规范公称压力：1.6-6.4 MPa

适用温度范围：-20~232℃~350℃

适用介质：水、油、气及某些腐蚀性液体（W.O.G）

螺纹类型：G·NPT.BSPT.BSP.DIN259/2999

二、主要零件材料：

序号

零件名称

材质

不锈钢

碳钢

1

阀体

不锈钢CF8M

碳钢WCB

2

球体

不锈钢SS316

不锈钢SS304

3

密封圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

4

密封垫

聚四氟乙烯PTFE

聚四氟乙烯PTFE

5

阀盖

不锈钢CF8M

碳钢WCB

6

阀杆

不锈钢SS316

不锈钢SS304

7

止推垫圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

8

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

9

填料压盖螺母

不锈钢SS304

不锈钢SS304

10

手柄

不锈钢SS304

不锈钢SS304

11

垫圈

不锈钢SS304

不锈钢SS304

12

阀杆螺母

不锈钢SS304

不锈钢SS304

13

手柄套

塑料

塑料

三、二片式球阀主要尺寸：

SIZE

1/4″

3/8″

1/2″

3/4″

1″

11/4″

11/2″

2″

21/2″

3″

4″

D

11.6

12.7

15

20

25

32

38

50

65

80

100

L

55

55

65

75

88

102

110

125

162

189

260

H

50

50

60

64

71

78

86

95

130

148

180

E

100

100

130

130

165

165

190

190

250

250

280

重量WT（g）

225

225

390

502

850

1502

2020

3625

4700

7700

14850

注：二片式球阀连接形式另有对焊（BW）承插焊（SW），并均可带国际标准ISO支架和销定装置。
