产品名称：

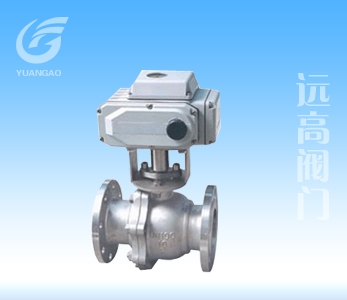

电动法兰球阀

产品型号：

Q941F-16P

产品说明：

一、产品[电动法兰球阀]的详细资料：

产品型号：Q941F-16P

产品名称：电动法兰球阀

产品特点：该阀由DCL系列精小型电动执行器与超短球阀组成，和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少。密封性能优越等特点。通常适用于密封要求严格的场合，广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。电动法兰球阀,法兰球阀,电动球阀。

二、电动法兰球阀主要外形和连接尺寸：

Q941F-16
通径DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in	L	D	K	D1	n-Φd	b	f	H	W
15	1/2″	130	95	65	46	4-Φ14	14	2	190	196
20	3/4″	140	105	75	56	4-Φ14	16	2	195	196
25	1″	150	115	85	65	4-Φ14	16	2	210	196
32	1 1/4″	165	135	100	76	4-Φ18	18	3	220	196
40	1 1/2″	180	145	110	84	4-Φ18	18	3	230	196
50	2″	200	160	125	99	4-Φ18	20	3	265	196
65	2 1/2″	220	180	145	118	4-Φ18	20	3	300	255
80	3″	250	195	160	132	8-Φ18	20	3	325	255
100	4″	280	215	180	156	8-Φ18	22	3	350	255
125	5″	320	245	210	184	8-Φ18	22	3	375	255
150	6″	360	280	240	211	8-Φ22	24	3	420	255
200	8″	400	335	295	266	12-Φ22	24	3	460	255

三、电动法兰球阀主要外形和连接尺寸：

Q941F-16
通径DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in	L	D	K	D1	n-Φd	b	f	H	W
15	1/2″	130	95	65	46	4-Φ14	14	2	190	196
20	3/4″	140	105	75	56	4-Φ14	16	2	195	196
25	1″	150	115	85	64	4-Φ14	16	2	210	196
32	1 1/4″	165	135	100	76	4-Φ18	18	3	220	196
40	1 1/2″	180	145	110	84	4-Φ18	18	3	230	196
50	2″	200	160	125	99	4-Φ18	20	3	265	196
65	2 1/2″	220	180	145	118	4-Φ18	22	3	300	255
80	3″	250	195	160	132	8-Φ18	24	3	325	255
100	4″	280	235	190	156	8-Φ22	24	3	350	255
125	5″	320	270	220	184	8-Φ26	26	3	375	255
150	6″	360	300	250	211	8-Φ26	28	3	420	255
200	8″	400	360	310	274	12-Φ26	30	3	460	255

结构长度：JB1686亦可按GB12221
结构标准：JB79亦可按GB9113，ANSI B16.5，JID B2212。
