产品名称：

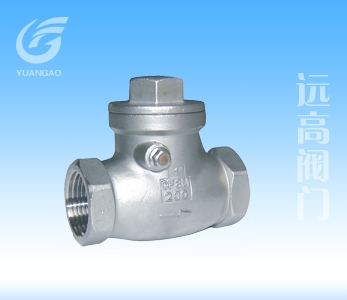

不锈钢丝扣止回阀

产品型号：

H11T/W-16

产品说明：

一、广泛应用于：
化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
二、工作原理：
是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
三、安装注意事项：
（1）在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
（2）安装时注意介质流动的方向应与阀体所票箭头方向一致。
（3）升降式垂直瓣止回阀应安装在垂直管道上。
（4）升降式水平瓣止回阀应安装在水平管道上。

四、性能参数与主要尺寸:

公称通径 DN(mm)	ZG	H	L
15	1/2	73	43
20	3/4	85	48
25	1	95	55
32	1-1/4	113	73
40	1-1/2	138	86
50	2	156	98

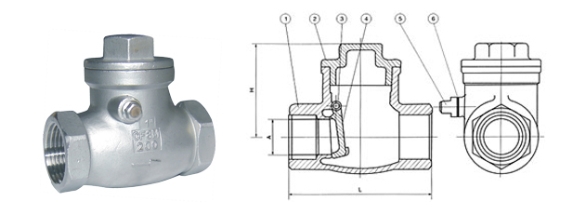

五、丝扣旋启式主要零件材料：

序号	零件名称	材质
1	阀体	不锈钢CF8M/CF8
2	阀盖	不锈钢CF8M/CF8
3	摇杆插销	不锈钢316/304
4	阀瓣	不锈钢CF8M/CF8
5	螺塞	不锈钢316/304
6	螺塞垫片	聚四氟乙烯PTFE

六、丝扣旋启式主要连接尺寸及重量：

SIZE	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2″
A	15	20	25	32	40	50	65
H	42	51	60	67	75	81	93
L	65	80	90	105	120	140	180
