H41T型升降止回阀首页 > 产品中心 > 止回阀系列

产品名称：

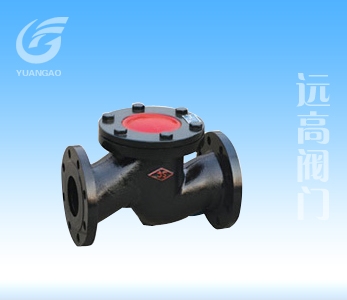

H41T型升降止回阀

产品型号：

H41T型

产品说明：

一、产品[升降止回阀]的详细资料：

产品型号：H41T-16型

产品名称：升降止回阀

产品特点：应用于工作温度≤200℃的水、蒸汽介质的管路上，作防止介质逆流的单向启闭用。

二、性能规范：

型号	公称压力	试验压力		工作温度	通用介质
		强度（水）	密封（水）
H41T-16	1.6	2.4	1.8	≤200	蒸汽、水

三、主要零件材料：

零件名称	材料
阀体	灰铸铁
阀盖	灰铸铁
阀瓣	铸铁铁加黄铜

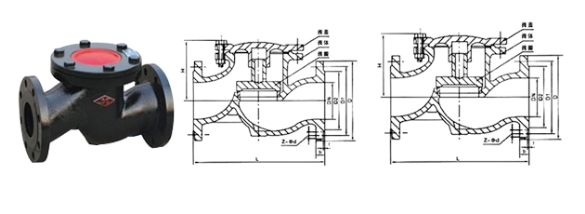

四、H41T型升降铸铁止回阀外形尺寸和连接尺寸：

型号	公称通径DN（mm）	尺寸（mm）								重量（kg）
型号	公称通径DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	S	重量（kg）
H41t-16	25	160	115	85	65	16-2	4-14	65	32	3
	32	180	135	100	78	18-2	4-18	84	36	4.5
	40	200	145	110	85	18-3	4-18	96	42	7
	50	230	160	125	100	20-3	4-18	115	42	9.5
	65	290	180	145	120	20-3	4-18	145	50	13.5
H41t-16	80	310	195	160	135	22-2	8-18	156	-	24.5
	100	350	215	180	155	24-3	8-18	170	-	32.5
	125	400	245	210	185	26-3	8-18	201	-	50
	150	480	280	240	210	28-3	8-23	238	-	70
	200	600	335	295	265	30-3	12-23	245	-

五、性能规范：

型号	公称压力	试验压力		工作温度℃	应用介质
		强度（水）MPa	密封（水）MPa
H44T-10	1.0	1.5	1.1	≤120	水

六、主要零件材料：

零件名称	材料
阀体、阀盖、阀瓣	灰铸铁
-	铜
垫片	石棉板

七、H41T型升降铸铁止回阀外形尺寸和连接尺寸：

型号	公称通径DN（mm）	尺寸（mm）							重量（kg）
型号	公称通径DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	重量（kg）
H44T-10	40	200	145	110	85	18-3	4-18	114	10
	50	230	160	125	100	20-3	4-18	128	14
	65	290	180	145	120	20-3	4-18	129	18
	80	310	195	160	135	22-3	4-18	152	26
	100	350	215	180	155	22-3	8-18	159	30.5
	125	400	245	210	185	24-3	8-18	188	48
	150	480	280	240	210	24-3	8-23	224	66
	200	495	335	295	265	26-3	26-3	252	95
	250	622	398	350	320	28-3	28-3	285	142
	300	698	440	400	368	28-4	28-4	351	200
