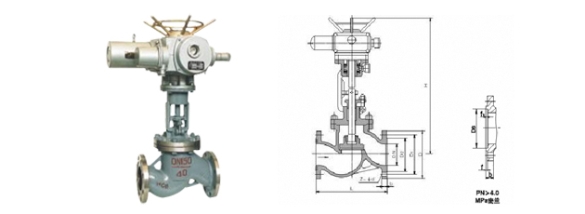

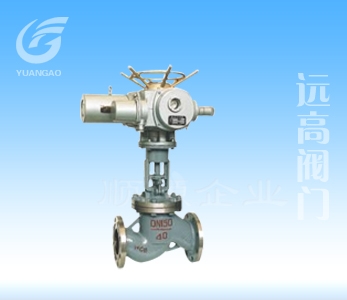

电动截止阀

产品型号：

J941

产品说明：

一、产品详细说明：
型号： J941 口径： DN15-DN500
压力： 1.6MPA 材质：
截止阀（Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
二、结构特点与用途：
1.可以安装在管道的任何位置上，介质从下往上流。
2.不锈钢截止阀适用于各类腐蚀性介质的管道上，有良好的防腐性、足够的强度。
3.合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点.

公称压力 Pressure Class	试验压力Testpressure
公称压力 Pressure Class	壳体 Shell	密封（水） Seat(water)	密封（气） Seat(Air)	上密封（水） Back Seat (water)
1.6	2.4	1.8	0.6	1.8

公称压力1.6MPa
DN	L	D	D1	D2	b	f	Z-d	H	Weight
50(DZW10I)	230	160	125	100	16	3	4-18	645	48
65(DZW10I)	290	180	145	120	18	3	4-18	690	60
80(DZW10)	310	195	160	135	20	3	8-18	715	65
100(DZW15)	350	215	180	155	20	3	8-18	770	71
125(DZW20)	400	245	210	185	22	3	8-18	780	119
150(DZW30)	480	280	240	210	24	3	8-23	810	231
200(DZW45)	600	335	295	265	26	3	12-23	967	320
250(DZW60)	650	405	355	320	30	3	12-25	1143	550
300(DZW90)	750	460	410	375	30	3	12-25	1292	785

公称压力 Pressure Class	试验压力Testpressure
公称压力 Pressure Class	壳体 Shell	密封（水） Seat(water)	密封（气） Seat(Air)	上密封（水） Back Seat (water)
2.5	3.8	2.8	0.6	2.8

公称压力2.5MPa
DN	L	D	D1	D2	b	f	Z-d	H	Weight
50(DZW10I)	230	160	125	100	20	3	4-18	645	50
65(DZW10I)	290	180	145	120	22	3	8-18	690	62
80(DZW15)	310	195	160	135	22	3	8-18	715	67
100(DZW20)	350	230	190	160	24	3	8-23	770	73
125(DZW30)	400	270	220	188	28	3	8-25	780	127
150(DZW45)	480	300	250	218	30	3	8-25	875	215
200(DZW60)	600	360	310	278	34	3	12-25	967	322
250(DZW90)	650	425	670	332	36	3	12-30	1153	585
300(DZW120)	750	485	430	390	40	4	16-30	1292	795

公称压力 Pressure Class	试验压力Testpressure
公称压力 Pressure Class	壳体 Shell	密封（水） Seat(water)	密封（气） Seat(Air)	上密封（水） Back Seat (water)
4.0	6.0	4.4	0.6	4.4

公称压力4.0MPa
DN	L	D	D1	D2	D6	b	f2	f	Z-d	H	Weight
50(DZW10I)	230	160	125	100	88	20	4	3	4-18	645	61
65(DZW10I)	290	180	145	120	110	22	4	3	8-18	690	75
80(DZW20I)	310	195	160	135	121	22	4	3	8-18	715	84
100(DZW30)	350	230	190	160	150	24	4.5	3	8-23	770	101
125(DZW45)	400	270	220	188	176	28	4.5	3	8-25	782	207
150(DZW60)	480	300	250	218	204	30	4.5	3	8-25	875	226
200(DZW90I)	600	375	320	282	260	38	4.5	3	12-30	1160	339

公称压力 Pressure Class	试验压力Testpressure
公称压力 Pressure Class	壳体 Shell	密封（水） Seat(water)	密封（气） Seat(Air)	上密封（水） Back Seat (water)
6.4	9.6	7.0	0.6	7.0

公称压力6.4MPa
DN	L	D	D1	D2	D6	b	f2	f	Z-d	H	Weight
50(DZW15)	300	175	135	105	88	26	4	3	4-23	710	64
65(DZW20)	340	200	160	130	110	28	4	3	8-23	734	77
80(DZW30)	380	210	170	140	121	30	4	3	8-23	785	86
100(DZW60)	430	250	200	168	150	32	4.5	3	8-25	837	171
125(DZW90)	500	295	240	202	176	36	4.5	3	8-30	1031	243
150(DZW90)	550	340	280	240	204	38	4.5	3	8-34	1066	296
200(DZW120)	650	405	345	300	260	44	4.5	3	12-34	1213	420

公称压力 Pressure Class	试验压力Testpressure
公称压力 Pressure Class	壳体 Shell	密封（水） Seat(water)	密封（气） Seat(Air)	上密封（水） Back Seat (water)
10.0	15.0	11.0	0.6	11.0

公称压力10.0MPa
DN	L	D	D1	D2	D6	b	f2	f	Z-d	H	Weight
50(DZW20)	300	195	145	112	88	28	4	3	4-25	714	81
65(DZW30)	340	220	170	138	110	32	4	3	8-25	734	102
80(DZW60)	380	230	180	148	121	34	4	3	8-25	800	175
100(DZW90)	430	265	210	175	150	38	4	3	8-30	950	194
125(DZW90)	500	310	250	210	176	42	4.5	3	8-34	1142	285
150(DZW120)	550	350	290	250	204	46	4.5	3	12-34	1240	450
200(DZW180)	650	430	360	312	260	54	4.5	3	12-41	1425	850
